Geometría del tubo de expansión, en la estructura sólida del objeto en la expansión
Para evitar la rotación del diseño estructural, cuando se utiliza el tornillo no gira en el aire para seguir
Material: PE,
Color: principalmente gris y blanco, otros colores también están disponibles
Caso de uso real:
Unidad: mm
|
No. de parte |
L |
D |
D |
Tornillo |
Embalaje |
|
mm |
mm |
mm |
mm |
Uds / bolsa |
|
|
TPEN-05 |
25,3 |
5,0 |
3,5 |
Φ3.0 × 25 |
100 piezas / bolsa |
|
TPEN-06 |
29,1 |
6.0 |
4.8 |
Φ4.0 × 30 |
|
|
TPEN-07 |
35,0 |
7.0 |
5.3 |
Φ4.0 × 35 |
|
|
TPEN-08 |
37,9 |
8.0 |
5.8 |
Φ4.0 × 40 |
|
|
TPEN-10 |
47,8 |
10.0 |
8.3 |
Φ4.0 × 50 |
|
|
TPEN-12 |
57,5 |
12,0 |
10.0 |
Φ6.0 × 60 |
|
|
|
|||||
|

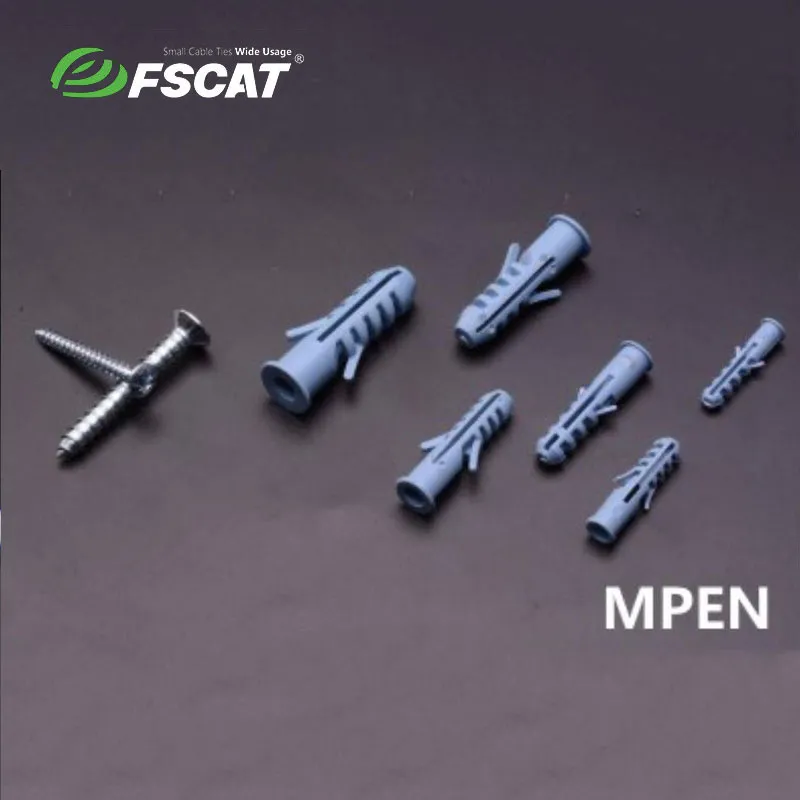

MPEN-06 |
29,1 |
6.0 |
4.8 |
Φ4.0 × 30 |
|
|
MPEN-07 |
35,0 |
7.0 |
5.3 |
Φ4.0 × 35 |
|
|
MPEN-08 |
35,7 |
8.0 |
5.8 |
Φ4.0 × 35 |
|
|
MPEN-10 |
36,8 |
10.0 |
8.3 |
Φ4.0 × 35 |
|
|
MPEN-12 |
37,9 |
12,0 |
10.0 |
Φ4.0 × 40 |
|
|
|
|||||
|

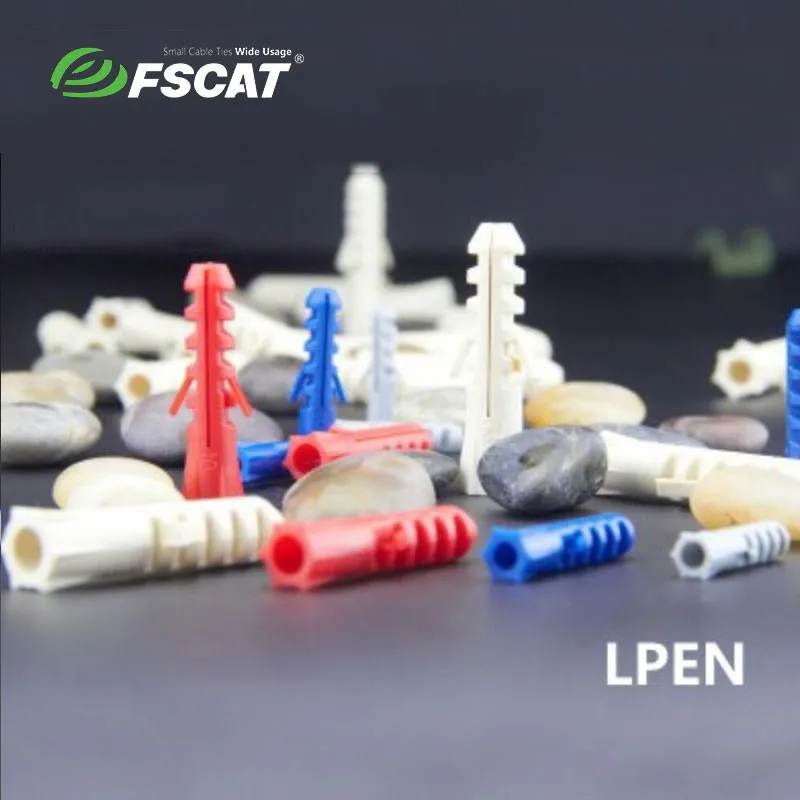

LPEN-07 |
30,0 |
7 |
4.8 |
Φ4.5 × 30 |
|
|
LPEN-08 |
38,6 |
8 |
4.8 |
Φ4.5 × 40 |
|
|
LPEN-10 |
47,2 |
10 |
6,7 |
Φ5.0 × 50 |
|
|
LPEN-12 |
53,5 |
12 |
7.7 |
Φ6.0 × 60 |
|
